C2-50x32x100 держатель инструмента VDI BRIGHT-TOOLS

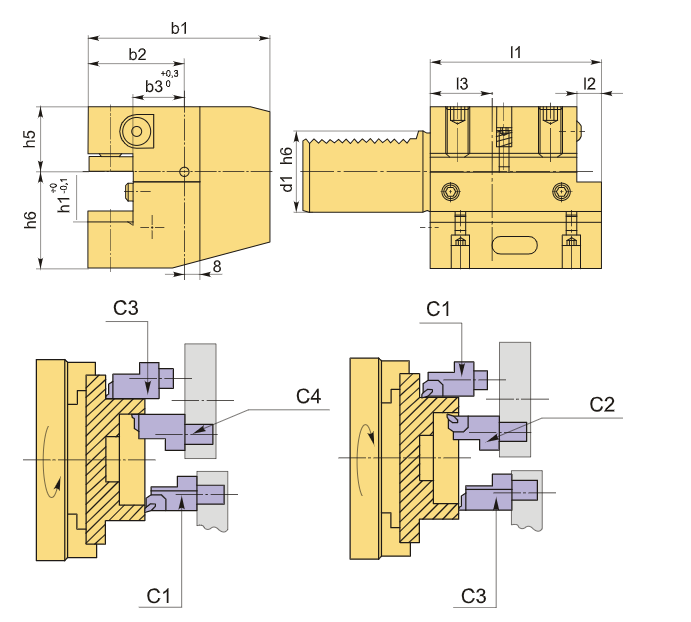

Резцедержатель VDI50 типа C2, аксиальный, левый, предназначен для наружной токарной обработки и торцевого точения. Его базовая опорная поверхность находится ниже оси центров, которая соответствует оси вращения шпинделя. Высота модели составляет 32 мм без проставки и 25 мм с проставкой.

Крепление инструмента осуществляется вдоль оси хвостовика, при этом резец устанавливается пластиной вверх, а его опорная поверхность располагается ниже центра. Аксиальные оправки типа VDI идеально подходят для выполнения различных операций наружного точения, включая цилиндрическую, коническую и контурную обработку. Также блоки VDI типа C особенно подходят для канавочных резцов, предназначенных для создания канавок на торце.

Данный резцедержатель оборудован хвостовиком по стандарту DIN 69880 (ГОСТ 24900), который устанавливается в специальное отверстие револьверной головки станка.

В верхней части корпуса резцедержателя расположены три винта: два из них служат для надёжной фиксации режущего инструмента, а третий — оснащён пружинным механизмом и отвечает за удержание прихвата в пазу, обеспечивая его плавное и точное перемещение. Внутри корпуса предусмотрено сквозное отверстие для подачи смазочно-охлаждающей жидкости (СОЖ) непосредственно в зону резания; направление струи регулируется простым поворотом шарикового элемента.

Дополнительно резцедержатель совместим со вспомогательным инструментом стандарта VDI, что обеспечивает быструю и удобную замену оснастки без необходимости длительной настройки. Такая система универсальна — подходит для оборудования любых производителей и гарантирует полную взаимозаменяемость компонентов.

C2-50x32x100 держатель инструмента VDI BRIGHT-TOOLS купить в Челябинске по цене 21060,00 ₽ с доставкой в течении 30 дней по всей России в интернет-магазине компании SIZ-INSTRUMENT.

Технические характеристики:
